数控加工中心用高速电主轴工作原理

    数控加工中心在加工过程中要求刀具在电主轴中能自动松开与夹紧，并能自动清洁主轴和刀具连接部位，其工作过程如下：

1、刀具置于电主轴刀具接口处，压缩空气或液压油产生的压力推动气(液)缸内的活塞下压碟形弹簧使换刀机构中的刀具夹头处于放松状态，装入刀具。

2、刀具经换刀动作后装入主轴，气(液)缸活塞上移，碟形弹簧复位，刀具夹头处于拉紧状态，将刀具夹紧在电主轴锥孔内，电主轴开始工作。

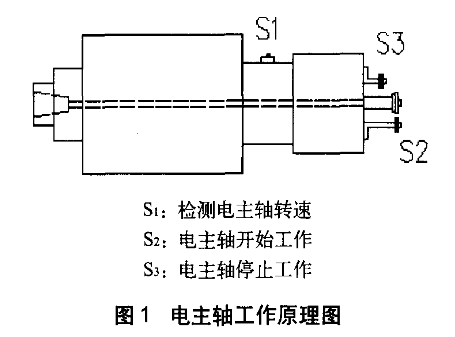

3、工作结束后，电主轴将刀具松开放回原位置，同时通过换刀机构中的空心轴拉杆接入压缩空气，清洁主轴锥孔接合面，然后进行下一轮刀具的更换。接近开关分别控制电主轴转轴和松拉刀的位置，结构形式如图1所示。
