电主轴故障部位分类

    图为某型号加工中心电主轴基本结构简图。由图可以看出，电主轴主要是将电机的定子和转子安装在转轴上，将主轴和电机融合在一起。为实现电主轴高转速，运用高频变频装置来驱动电主轴的内置高速电动机，电机转子带动主轴旋转，主轴带动刀具旋转，以此实现主传动。加工中心电主轴将在转轴的中心安装拉刀机构，进行刀具的更换，保证零件的加工。润滑油通过主轴箱的进油口进入电主轴对轴承和转轴进行润滑。循环冷却剂通过电主轴的外壁，对电主轴进行快速有效的散热。

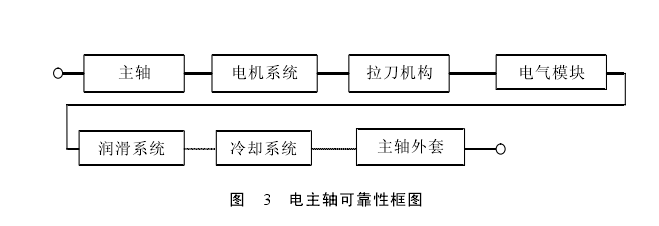

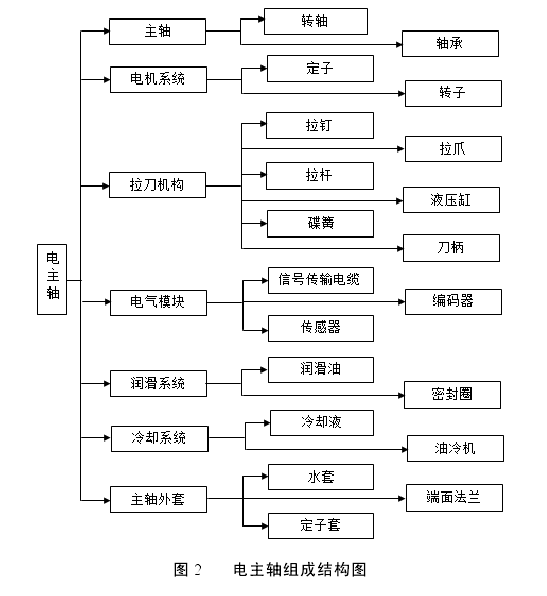

    根据电主轴的基本结构以及工作原理，参照数控机床的子系统划分方法，将电主轴功能模块化，划分为七个子系统。电主轴故障部位代码如表1、组成结构如图 2所示。当电主轴的某一子系统发生故障时，电主轴将产生相应的故障模式，影响电主轴正常工作。所以要想保证电主轴的可靠性，须保证电主轴的各个子系统的可靠性。图3为电主轴的可靠性框图。
